在自動配料輸送系統中，閥門是管路流體輸送系統中控制部件，用來控制管道和設備內的介質(液體、氣體、粉末)流體的方向、壓力、流量的裝置，具有導流、截止、節流、止回、分流或溢流卸壓等功能。
閥門按照用途分類：
(一)關斷閥
這類閥門是起開閉作用的。常設于冷、熱源進、出口，設備進、出口，管路分支線(包括立管)上，也可用作放水閥和放氣閥。常見的關斷閥有閘閥、截止閥、球閥和蝶閥等。
閘閥可分為明桿和暗桿、單閘板與雙閘板、楔形閘板與平行閘板等。閘閥關閉嚴密性不好，大直徑閘閥開啟困難;沿水流方向閥體尺寸小，流動阻力小，閘閥公稱直徑跨度大。
截止閥按介質流向分直通式、直角式和直流式三種，有明桿和暗桿之分。截止閥的關閉嚴密性較閘閥好，閥體長，流動阻力大，最大公稱直徑為DN200。
球閥的閥芯為開孔的圓球。板動閥桿使球體開孔正對管道軸線時為全開，轉90°為全閉。球閥有一定的調節性能，關閉較嚴密。
蝶閥的閥芯為圓形閥板，它可沿垂直管道軸線的立軸轉動。當閥板平面與管子軸線一致時，為全開;閘板平面與管子軸線垂直時，為全閉。蝶閥閥體長度小，流動阻力小，比閘閥和截止閥價格高。
(二)止回閥
這類閥門用于防止介質倒流，利用流體自身的動能自行開啟，反向流動時自動關閉。常設于水泵的出口、疏水器出口以及其他不允許流體反向流動的地方。止回閥分旋啟式、升降式和對夾式三種。對于旋啟式止回閥，流體只能從左向右流動時，反向流動時自動關閉。對于升降式止回閥，流體從左向右流動時，閥芯抬起，形成通路，反向流動時閥芯被壓緊到閥座上而被關閉。對于對夾式止回閥，流體從左向右流動時，閥芯被開啟，形成通路，反向流動時閥芯被壓緊到閥座上而被關閉，對夾式止回閥可多位安裝、體積小、重量輕、結構緊湊。
(三)調節閥
閥門前后壓差一定，普通閥門的開度在較大范圍內變化時，其流量變化不大，而到某一開度時，流量急劇變化，即調節性能不佳。調節閥可以按照信號的方向和大小，改變閥芯行程來改變閥門的阻力數，從而達到調節流量目的的閥門。調節閥分手動調節閥和自動調節閥，而手動或自動調節閥又分許多種類，其調節性能也是不同的。自動調節閥有自力式流量調節閥和自力式壓差調節閥等。
(四)真空類
真空類包括真空球閥、真空擋板閥、真空充氣閥、氣動真空閥等。其作用是在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件稱為真空閥門。
(五)特殊用途類
特殊用途類包括清管閥、放空閥、排污閥、排氣閥、過濾器等。
排氣閥是管道系統中必不可少的輔助元件，廣泛應用于鍋爐、空調、石油天然氣、給排水管道中。往往安裝在制高點或彎頭等處，排除管道中多余氣體、提高管道路使用效率及降低能耗。
閥門的型號編制
閥門型號通常應表示出閥門類型、驅動方式、連接形式、結構特點、密封面材料、閥體材料和公稱壓力等要素。《閥門型號編制方法》標準適用于工業管道用閘閥、節流閥、球閥、蝶閥、隔膜閥、柱塞閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥等。

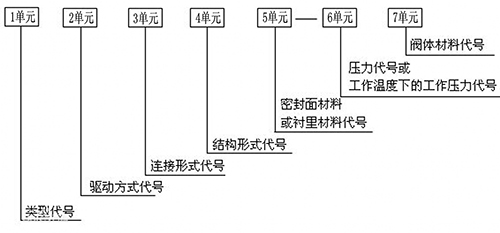

舉個例子閥門型號：“Z961Y-100I DN150” 這是個完整的閘閥型號，講編制里頭不包括最后的“DN150”這個是閥門口徑為150mm的意思，好理解的。前面部分：“Z961Y-100I”根據上面的順序圖對入座，如下：“Z”是1單元;“9”是2單元;“6”是3單元;“1”是4單元;“Y”是5單元;“100”是6單元;“I”是7單元，這個閥門型號意義為：閘閥、電動驅動、焊接連接、楔式單閘板、硬質合金密封、10Mpa壓力、鉻鉬鋼閥體材質。
